I. Введение в Модули SFP

А. Крюк: основание современной сети

В запутанной паутине современной цифровой связи, где данные текут со скоростью света, за кулисами неурублены невыпленные герои. Среди них Небольшой форм-фактор подключаемый (SFP) модуль Выступает в качестве критического компонента, тихо, обеспечивая высокоскоростное соединение, которое питает все, от обширных центров обработки данных до вашего повседневного интернет-опыта. Зачастую упускаются из виду, эти компактные трансиверы, по сути, являются основой современной сети.

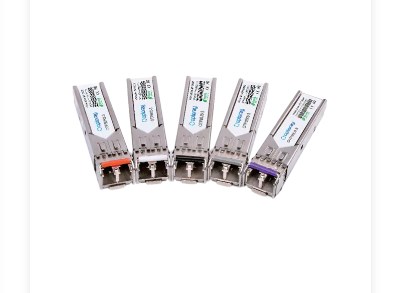

B. Что такое модуль SFP?

Модуль SFP представляет собой компактный, горячий оптический трансивер, используемый как для телекоммуникационных, так и для приложений для передачи данных. Его основная цель-преобразовать электрические сигналы в оптические сигналы (и наоборот), чтобы облегчить передачу данных по оптоволоконным кабелям или для обеспечения медиа-подключения.

1. Определение и цель : В своем ядро модуль SFP представляет собой миниатюрный конвертер интерфейса Gigabit (GBIC), который позволяет сетевым устройствам, таким как коммутаторы, маршрутизаторы и карты сетевого интерфейса (NIC) подключаться к различным волоконно -оптическим кабелям или медным кабелям. Он действует как интерфейс, позволяя данным путешествовать по разным физическим носителям.

2. Ключевые характеристики :

Горячий : SFP могут быть вставлены или удалены с сетевого устройства без выпуска системы, минимизируя время простоя и упрощение технического обслуживания.
Компакт : Их небольшой размер обеспечивает высокую плотность порта на сетевом оборудовании, что делает их идеальными для ограниченных пространства сред.
Универсальный : SFP поддерживают широкий спектр сетевых стандартов, скоростей передачи данных и расстояний, что делает их адаптируемыми к разнообразным сетевым потребностям.

C. Краткая история и эволюция (от GBIC до SFP и за его пределами)

Модуль SFP стал преемником более крупного трансивера Gigabit Interface Convertect (GBIC). В то время как GBIC были эффективными, их громоздкие размеры ограниченная плотность портов на сетевом оборудовании. Наставление отрасли к миниатюризации и более высокой эффективности привело к развитию SFP, что обеспечило такую же функциональность в значительно меньшем следов. Эта эволюция ознаменовала ключевой момент, позволяющий производителям сети проектировать более компактные и мощные устройства. Успех SFP проложил путь для даже более быстрых и более продвинутых трансиверов, таких как SFP, QSFP и OSFP, каждый из которых выдвигал границы скоростей передачи данных.

D. Важность в современной сетевой инфраструктуре

В эпоху, определяемой массовым потреблением данных и спросом на мгновенное общение, важность модулей SFP не может быть завышена. Они фундаментальны для:

Масштабируемость : Позволяет сетям легко расширять и адаптироваться к растущим требованиям данных, просто заменив модули.
Гибкость : Позволяет одному сетевому устройству поддерживать различные типы подключений (например, волокно с коротким диапазоном, волокно на дальние расстояния или медь) путем изменения SFP.
Надежность : Предоставление надежных и высокопроизводительных ссылок, необходимых для критических приложений в центрах обработки данных, корпоративных сетях и телекоммуникациях.

Без этих небольших, но мощных, компонентов, высокоскоростных, гибких и эффективных сети, на которые мы полагаемся ежедневно, были бы невозможно.

II Понимание оснований модуля SFP

A. Анатомия модуля SFP

Модуль SFP, несмотря на его небольшой размер, представляет собой сложную инженерную часть, включающую несколько важных компонентов, которые работают совместно для облегчения передачи данных.

1. Компоненты трансивера (передатчик, приемник) : Сердце модуля SFP лежит в его компонентах приемопередатчика. С одной стороны, есть передатчик (TX), который преобразует сигналы электрических данных в оптические световые импульсы, используя лазерный диод (для волоконной оптики) или электрические сигналы для меди. С другой стороны, приемник (RX) обнаруживает эти входящие оптические импульсы света или электрические сигналы и преобразует их обратно в электрические данные, которые может понять сетевое устройство. Эта двойная функциональность - это то, почему их часто называют «трансиверами».

2. Электрический интерфейс : Это часть модуля SFP, которая подключается непосредственно к сетевому устройству хоста (например, порт коммутатора). Он состоит из ряда контактов, которые устанавливают электрическое соединение, позволяя SFP получать сигналы данных и данные об обмене и обмены схемами устройства. Этот интерфейс придерживается конкретных стандартов для обеспечения совместимости.

3. Оптический интерфейс (разъем LC) : Для оптоволоконных SFP оптический интерфейс - это то, где подключается волоконно -оптический кабель. Наиболее распространенный тип разъема, используемый для модулей SFP, - это LC (Connector Lucent) Полем Разъемы LC представляют собой разъемы в малой форме, известные своими возможностями высокой плотности и надежной производительности, что делает их идеальными для компактной конструкции модулей SFP. Обычно они имеют механизм защелки, чтобы обеспечить безопасное соединение.

4. Цифровой диагностический мониторинг (DDM) / Цифровой оптический мониторинг (DOM) : Многие современные модули SFP оснащены возможностями DDM или DOM. Эта функция позволяет сетевым администраторам контролировать параметры в реальном времени SFP, такие как оптическая выходная мощность, оптическая входная мощность, температура, ток лазерного смещения и напряжение питания приемопередатчика. DDM/DOM неоценим для управления сетью, обеспечивая упреждающее устранение неполадок, мониторинг производительности и прогнозное обслуживание, тем самым повышая надежность сети.

Б. Как работают модули SFP

Оперативный принцип модуля SFP вращается вокруг эффективного преобразования и передачи сигналов.

1. Преобразование сигнала (электрическое в оптическую и наоборот) : Когда данные должны быть отправлены с сетевого устройства через волоконно -оптический кабель, электрические сигналы данных с устройства подаются в передатчик SFP. Передатчик преобразует эти электрические сигналы в легкие импульсы (используя лазер VCSEL или DFB для волокнистых SFP, или специфические электрические сигналы для медных SFP). Эти легкие импульсы затем проходят через волоконно -оптический кабель. На приемном конце другого приемника модуля SFP обнаруживает эти импульсы света и преобразует их обратно в электрические сигналы, которые затем передаются на подключенное сетевое устройство.

2. Роль в передаче данных над оптоволоконными кабелями : SFP являются важными посредниками в волоконно -оптических сетях. Они обеспечивают высокоскоростную передачу данных на длинные дистанции, которые были бы невозможны с традиционной медной кабельной кабелей за пределами определенных длины. Преобразуя электрические сигналы на свет, они преодолевают ограничения электрического сопротивления и электромагнитных помех, что позволяет обеспечить надежный и быстрый поток данных на огромных расстояниях в центрах обработки данных, между зданиями или даже по городам.

C. Ключевые преимущества модулей SFP

Широко распространенное принятие модулей SFP в значительной степени связано со значительными преимуществами, которые они предлагают при разработке и эксплуатации сети.

1. Гибкость и масштабируемость : SFP обеспечивают непревзойденную гибкость. Один сетевой переключатель может поддерживать различные типы подключений (например, многомодовое волокно с коротким диапазоном, одномодовое волокно дальнего размера или медный Ethernet), просто заполняя свои порты SFP соответствующими модулями. Эта модульность позволяет сетям легко масштабироваться, адаптируясь к изменению требований без необходимости замены целых сетевых устройств.

2. Экономическая эффективность : Позволяя сетевым администраторам приобретать только конкретные трансиверы, необходимые для текущих приложений, SFP снижают начальные затраты на оборудование. Кроме того, их способность к горячим характеру и DDM упрощает обслуживание и устранение неполадок, что приводит к более низким эксплуатационным расходам с течением времени.

3. Горячая запертая природа : Как уже упоминалось, SFP могут быть вставлены или удалены во время работы сетевого устройства. Эта функция «горячее переключение» сводит к минимуму простоя сети во время обновлений, замены или устранения неполадок, обеспечивая непрерывную доступность обслуживания.

4. Стандартизация (MSA - Соглашение с несколькими источниками) : Дизайн и функциональность модулей SFP регулируются соглашением с несколькими источниками (MSA). Это соглашение общеиспользуемой в отрасли гарантирует, что SFP от разных производителей совместимы, предотвращая блокировку поставщиков и способствуя конкурентному рынку. Эта стандартизация является основным преимуществом, предоставляющим пользователям широкий спектр выбора и обеспечивая совместимость между разнообразным сетевым оборудованием.

Iii. Типы модулей SFP

Универсальность модулей SFP в значительной степени объясняется широким масштабированием доступных типов, каждый из которых предназначен для удовлетворения конкретных сетевых требований, касающихся скорости передачи данных, расстояния передачи и типа волокна. Понимание этих категорий имеет важное значение для выбора соответствующего SFP для любого данного приложения.

A. Категоризация по скорости передачи данных

Модули SFP в основном классифицируются по максимальной скорости передачи данных, которую они могут поддерживать. Это определяет их пригодность для различных стандартов Ethernet.

Категория	Скорость передачи данных	Описание	Общие типы	Тип волокна/кабеля	Типичное расстояние
100Base (Fast Ethernet)	100 Мбит / с	Предназначен для применений быстрого Ethernet, используемых в устаревших системах или в конкретных промышленных приложениях.	100Base-FX, 100Base-LX	Многомодовое или одномодовое волокно	До 2 км (FX), до 10 км (LX)
1000base (Gigabit Ethernet)	1 Гбит / с	Наиболее распространенный тип, широко используемый в корпоративных сетях и центрах обработки данных.	1000BASE-SX	Многомодовое волокно (MMF)	До 550 метров
			1000base-lx/lh	Одномодовое волокно (SMF)	До 10 км
			1000base-Zx	Одномодовое волокно (SMF)	До 70-80 км
			1000base-t	Медь (RJ45)	До 100 метров

B. Категоризация по длине волны/расстоянию

Помимо скорости передачи данных, SFP также классифицируются по длине волны света, которую они используют, и максимальным расстоянием, которое они могут покрыть.

Категория	Длина волны/метод	Описание	Типичное использование
Короткий результат (SR)	850 нм	Разработано для более коротких расстояний по многомодовому волокну.	Внутри строительства, ссылки на центр обработки данных
Долгой (LR)	1310 нм	Разработано для больших расстояний по одномодовому волокну.	Межбордирование, кампусные сети
Расширенная перегородка (ER)	1550 нм	Предлагает еще большие расстояния по одномодовому волокну.	Сетевые сети столичных областей (MANS), Длинные предприятия

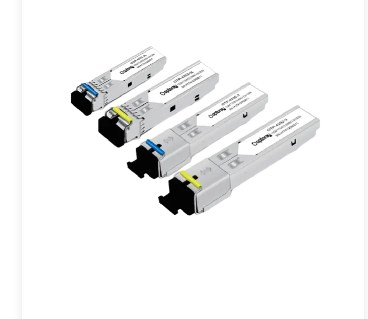

Двунаправленные (BIDI) SFP	Две разные длины волн (например, 1310/1490 нм)	Передает и получает данные по одной цепи волоконно -оптического кабеля.	Волокно к домашним (FTTH) приложениям
CWDM SFPS (мультиплексирование с грубым длина волны) мультиплексирование)	Широко разнесенные длина волн (например, 1270-1610 нм)	Позволяет несколько каналов данных по одной цепочке волокон, используя разные длины волн. Эффективно для средних расстояний.	Metro Ethernet, Enterprise Networks
DWDM SFPS (мультиплексирование деления длиной длины волны)	Близко расположенные длина волн (например, C-диапазона 1530-1565 нм)	Допускает значительно большее количество каналов и большую полосу пропускания на одном волокне.	Длинные сети высокой емкости

C. Специализированные модули SFP

В дополнение к стандартным приложениям Ethernet, SFP также адаптированы для других сетевых протоколов.

1. Волоконно -канал SFPS : Эти модули специально предназначены для сетей волоконно -каналов, которые обычно используются в сетях хранения (SANS). Они поддерживают различные скорости волоконного канала (например, 1G, 2G, 4G, 8G) и имеют решающее значение для высокоскоростной передачи данных между серверами и устройствами хранения.

2. Sonet/SDH SFPS : Синхронная оптическая сеть (Sonet) и синхронная цифровая иерархия (SDH) являются стандартизированными протоколами для передачи цифровой информации по оптическим волокну. SFP доступны для поддержки различных скоростей Sonet/SDH (например, OC-3, OC-12, OC-48), что позволяет использовать их в телекоммуникационных сетях для передачи голоса и данных.

IV SFP против SFP против QSFP против OSFP

Поскольку потребности в сети продолжают расти, эволюция оптических трансиверов привела к семейству модулей, каждая из которых предназначена для поддержки постепенно более высоких уровней передачи данных. В то время как модули SFP заложили основу для компактных, поджигаемых при трансиверах, появились последующие итерации для удовлетворения ненасытного спроса на пропускную способность. Понимание различий между этими форм-факторами имеет решающее значение для проектирования и модернизации высокопроизводительных сетей.

Тип модуля	Полное имя	Типичная скорость передачи данных	Ключевые характеристики	Общие приложения
SFP	Небольшой форм-фактор подключаемый	1 Гбит / с	Компактный, горячее, предшественник SFP.	Gigabit Ethernet, 1G Fiber Channel, соединительные переключатели/маршрутизаторы/серверы.
SFP	Улучшенная малая форма форм-фактор	10 Гбит / с	Физически одинаковый размер с SFP, более высокая скорость, перемещает некоторую кондиционирование сигнала на хозяин.	10 Gigabit Ethernet, ссылки на переключатели с сервером-тором, переключатели в центрах обработки данных.
QSFP	Quad небольшой форм-фактор Plus Plus	40 Гбит / с	Передает 4 x 10 Гбит / с полосы с сети, более высокая плотность, чем 4x SFP.	40 гигабитов Ethernet, Infiniband, восходящая линейка с высокой пропускной способностью.
QSFP28	Quad небольшой форм-фактор подключаемый 28	100 Гбит / с	Передача 4 x 25 Гбит / с полосы с сети.	100 Gigabit Ethernet, Центр обработки данных, взаимодействие, основные сетевые ссылки.
QSFP56	Quad Small Form-Factor Pluggable 56	200 Гбит / с	Передача 4 x 50 Гбит / с PAM4 Lanes.	200 Gigabit Ethernet, сети центров обработки данных следующего поколения.
QSFP-DD	Квадратный малый форм-фактор подключаемая двойная плотность	200/400/800 Гбит/с	Удваивает электрические полосы до 8, аналогичный форм -фактор с QSFP.	Центры обработки данных сверхвысокой плотности, облачные сети.
OSFP	Восьми малые форм-фактора подключение	400/800 Гбит/с	Поддерживает 8 электрических полос, немного больше, чем QSFP-DD для лучшего теплового управления.	Передовые 400G и будущие развертывания 800G, гиперсмасштабные центры обработки данных.

E. Когда использовать, которые: сценарии приложения и сетевые требования

Выбор между SFP, SFP, QSFP и OSFP полностью зависит от конкретных сетевых требований:

SFP (1 Гбит / с) : Идеально подходит для традиционных гигабитных подключений Ethernet, более старых сетевых оборудования и сценариев, где достаточная пропускная способность 1 Гбит / с, таких как базовые офисные сети или подключающие устройства.
SFP (10 Гбит / с) : Стандарт для 10 Gigabit Ethernet. Основное для подключения серверов к переключателям в верхней части (TOR), переключателях в центре обработки данных и сети предприятий, где 10 Гбит / с является текущей скоростью.
QSFP (40/100/200/400 Гбит/с) :
- QSFP (40 Гбит / с) : Используется для агрегирования 10G ссылок, подключений переключения на переключение и восходящих линейных связей с высокой пропускной способностью в центрах обработки данных.
- QSFP28 (100 Гбит / с) : Рабочая лошадка для взаимосвязей центра обработки данных 100G, основных сетевых ссылок и подключения сервера высокой плотности.
- QSFP56/QSFP-DD (200/400/800 Гбит/с) : Решающий для центров обработки данных гиперспекты, облачных провайдеров и приложений с чрезвычайно высокой пропускной способностью, где максимальная плотность порта и пропускная способность имеют первостепенное значение.
OSFP (400/800 Гбит/с) : Также используется для передовых 400G и будущих развертываний 800G, особенно там, где тепловое управление и будущее, являются ключевыми соображениями, часто в крупномасштабных центрах обработки данных и сетях поставщиков услуг.

Таким образом, поскольку скорость сети продолжает ускоряться, каждый форм-фактор приемопередатчика играет жизненно важную роль на разных уровнях сетевой инфраструктуры, гарантируя, что требования полосы пропускания удовлетворяются эффективно и экономически эффективно.

V. Приложения модулей SFP

Широко распространенное внедрение и непрерывная эволюция модулей SFP связаны с их критической роли в различных сетевых средах. Их универсальность в сочетании с их способностью поддерживать различные скорости и расстояния делает их незаменимыми компонентами практически во всех аспектах современной цифровой инфраструктуры.

А. Центры обработки данных

Центры обработки обработки данных являются, пожалуй, наиболее заметными бенефициарами технологии SFP. В этих средах высокой плотности с высокой пропускной способностью SFP имеют решающее значение для:

Серверное подключение : Подключение отдельных серверов к переключателям в верхнем положении (TOR), обеспечивая высокоскоростную передачу данных для виртуальных машин, приложений и хранения.
Межвитки ссылки (ISL) : Обеспечение подключений с высокой пропускной способностью между различными уровнями переключателей (например, доступ к агрегации, агрегация в ядро) в центре обработки данных, обеспечивая быстрый поток данных по сетевой ткани.
Центр обработки данных (DCI) : Для подключения географически разделенных центров обработки данных, часто используя длинные SFP (например, 1000BASE-LX/LH или ZX) или более скоростные модули QSFP для монтажа расстояний по одномодовому волокну.
Сети для хранения (Sans) : SFPS Fibre Channel специфически используются в SANS для подключения серверов к массивам хранения, что облегчает доступ высокоскоростного доступа к данным блока для критических приложений.

B. Enterprise Networks (LAN/WAN)

Модули SFP имеют основополагающее значение для проектирования и эксплуатации местных сети предприятия (LAN) и сетей с широкими областями (WAN), от малых предприятий до крупных корпораций.

Кампус костяк : Соединение зданий или различных отделов в большой сети кампуса, часто используя одномодовые волокнистые SFP для больших расстояний.
Слои распределения и доступа : Предоставление высокоскоростных переключателей от коммутаторов уровня доступа (подключение устройств конечных пользователей) к переключателям распределительного уровня, обеспечивая производительность сети для большого количества пользователей.
Беспроводная точка доступа назад : В более крупных развертываниях SFP можно использовать для подключения точек беспроводного доступа с высокой пропускной способностью к проводной сетевой инфраструктуре.
Соединение устаревшего оборудования : 1000BASE-T SFP позволяют современным оптоволоконным переключателям подключаться к более старым медным устройствам или сегментам сети.

C. Телекоммуникации (FTTH, Metro Ethernet)

Телекоммуникационная индустрия в значительной степени зависит от модулей SFP для предоставления высокоскоростных услуг в дома и предприятия.

Волокно до дома (FTTH) : BIDI SFP обычно используются в пассивных оптических сетях (PONS) для развертывания FTTH, что позволяет двунаправленную связь по одной цепь волокна, которая снижает затраты на развертывание волокна.
Metro Ethernet : SFP, включая варианты CWDM и DWDM, являются неотъемлемой частью сети столичных областей (MANS), что позволяет поставщикам услуг предоставлять услуги Ethernet с высокой пропускной способностью в городских и пригородных районах. Они позволяют эффективно использовать волоконную инфраструктуру путем мультиплексирования нескольких сервисов на одно волокно.
Мобильный обратный хол : Соединение сотовых базовых станций с основной сетью, обеспечивая высокоскоростную передачу данных для мобильной связи.

D. Сети склада хранения (SAN)

Как упомянуто кратко, SAN являются важной областью применения для специализированных модулей SFP.

Подключение к волоконно -каналу : Fiber Channel SFP (например, 1G, 2G, 4G, 8G, 16G волоконно-канал) специально предназначены для протокола волоконно-канала, который оптимизирован для высокоскоростной передачи данных с низкой трудом между серверами и общими устройствами хранения. Эти модули необходимы для обеспечения производительности и надежности критически важных систем хранения.

E. Industrial Ethernet

Помимо традиционных ИТ -сред, модули SFP все чаще встречаются в промышленных условиях, где надежная и надежная сеть имеет решающее значение для систем автоматизации и управления.

Промышленные системы управления : Соединение ПЛК (программируемые логические контроллеры), датчики и приводы на производственных предприятиях, интеллектуальных заводах и энергетических сетках.
Суровая среда : Промышленные SFP предназначены для выдержания экстремальных температур, вибраций и электромагнитных помех, обеспечивая стабильную сеть в сложных промышленных условиях.
Подключение к длинному расстоянию : Обеспечение надежного общения на большие расстояния в больших промышленных комплексах, где кабель меди была бы непрактичной или восприимчивой к помехам.

По сути, от ядра Интернета до заводского этажа, модули SFP являются незамеченными героями, которые обеспечивают необходимые оптические и электрические интерфейсы, что позволяет бесшовно высокоскоростному потоку данных, которые подчеркивают наш взаимосвязанный мир.

VI Выбор правильного модуля SFP

Выбор соответствующего модуля SFP является критически важным решением, которое напрямую влияет на производительность сети, надежность и экономическую эффективность. Благодаря широкому разнообразию доступных типов SFP, для информированного выбора требуется тщательное рассмотрение нескольких ключевых факторов.

A. Соображения совместимости (блокировка поставщика, сторонние SFP)

Одним из наиболее важных аспектов при выборе модуля SFP является совместимость.

Заблокировка продавца : Многие производители сетевого оборудования (например, Cisco, Juniper, HP) внедряют запатентованное кодирование в своих трансиверах, что означает, что их устройства могут выпускать предупреждения или даже отказываться работать с SFP от других поставщиков. Эта практика, известная как блокировка поставщика, может ограничить ваш выбор и увеличить затраты.
Сторонние SFP : Высококачественные сторонние производители SFP производят модули, которые полностью соответствуют стандартам MSA (Соглашение с несколькими источниками) и кодируются как совместимые с основными брендами сетевого оборудования. Они могут предложить значительную экономию затрат без ущерба для производительности, при условии, что они получены от авторитетных поставщиков. Всегда проверяйте совместимость сторонних SFP с вашей конкретной моделью сетевого устройства перед покупкой.

B. Требования к сети (скорость передачи данных, расстояние, тип волокна)

Основные технические требования вашей сети диктуют тип необходимого SFP.

Скорость передачи данных : Определите требуемую полосу пропускания для вашей ссылки. Вам нужны 1 Гбит / с (SFP), 10 Гбит / с (SFP), 40 Гбит / с (QSFP), 100 Гбит / с (QSFP28) или даже более высокие скорости (QSFP-DD, OSFP)? Это основной фильтр для вашего выбора.
Расстояние : Как далеко друг от друга два подключенных устройства?
- Для коротких расстояний (например, внутри стойки или в одной комнате) может быть достаточно медных SFP (1000BASE-T) или SFP с коротким добычи (1000BASE-SX).
- Для средних расстояний (например, в здании или кампусе) распространены долгосрочные волокнистые SFP (1000BASE-LX/LH).
- Для расширенных расстояний (например, между зданиями, по всему городу) могут потребоваться расширенные SFP (1000BASE-ZX) или DWDM SFP.
Тип волокна :
- Многомодовое волокно (MMF) : Используется для более коротких расстояний, обычно с SX SFP. Убедитесь, что SFP соответствует размеру ядра и модальной полосе пропускания вашего кабеля MMF (например, OM1, OM2, OM3, OM4, OM5).
- Одномодовое волокно (SMF) : Используется для больших расстояний, обычно с LX/LH, ZX, BIDI, CWDM или DWDM SFP.

C. Факторы окружающей среды (температура, промышленная оценка)

Рассмотрим операционную среду, в которой будет развернут модуль SFP.

Температурная диапазон : Стандартные SFP работают в пределах коммерческих температурных диапазонов (от 0 ° C до 70 ° C). Тем не менее, для развертывания в безусловных пространствах, открытых корпусах или промышленных условиях вам может понадобиться Промышленные SFPS (часто оценивается от -40 ° C до 85 ° C), чтобы обеспечить надежную работу при экстремальных колебаниях температуры.
Влажность и вибрация Несмотря на то, что он менее распространен, некоторые специализированные SFP предназначены для выдержания более высоких уровней влажности или вибрации, что может иметь решающее значение для определенных промышленных или наружных применений.

D. Стоимость против производительности

Балансировка стоимости и производительности всегда является соображением.

Потребности в производительности : Не подходите на компромисс на производительности, если ваше приложение требует высокой пропускной способности и низкой задержки. Недоставление SFP может привести к узким месту сети и плохому опыту пользователя.
Бюджетные ограничения : В то время как подлинные OEM SFP могут быть дорогими, авторитетные сторонние варианты часто обеспечивают экономически эффективную альтернативу, не жертвуя качеством или производительностью. Оцените общую стоимость владения, включая потенциальные будущие обновления и обслуживание.

E. Важность DDM/DOM для мониторинга

Цифровой диагностический мониторинг (DDM) или цифровой оптический мониторинг (DOM) - это важная особенность, которая должна быть приоритетом при выборе SFP, особенно для критических ссылок.

Мониторинг в реальном времени : DDM/DOM позволяет сетевым администраторам контролировать параметры ключей, такие как мощность оптической передачи, оптическая мощность приема, ток смещения лазера, температуру и напряжение питания в режиме реального времени.
Упреждающее устранение неполадок : Эти данные неоценимы для выявления потенциальных проблем, прежде чем они вызывают отключения сети (например, разложение оптической мощности, указывающее на грязный разъем или модуль сбоя).
Прогнозирующее обслуживание : Благодаря отслеживанию тенденций в производительности SFP, администраторы могут заранее планировать техническое обслуживание, предотвращая неожиданное время простоя.
Анализ бюджета ссылки : Данные DDM помогают проверить бюджет оптического канала и обеспечение того, чтобы сила сигнала находилась в приемлемых пределах для надежной связи.

Тщательно оценивая эти факторы, специалисты сети могут выбрать наиболее подходящие модули SFP, которые соответствуют их конкретным техническим требованиям, бюджетным ограничениям и операционным требованиям, обеспечивая надежную и эффективную сетевую инфраструктуру.

VII. Установка и обслуживание

Правильная установка и усердное обслуживание имеют решающее значение для максимизации срока службы и обеспечения надежной производительности модулей SFP в вашей сетевой инфраструктуре. В то время как SFP предназначены для простоты использования, соблюдение лучших практик может предотвратить общие проблемы и повысить их операционную эффективность.

A. Лучшие практики для установки

Установка модуля SFP, как правило, проста благодаря его горячому дизайну, но всегда следует соблюдать несколько ключевых практик:

Справиться с осторожностью : Модули SFP, особенно их оптические интерфейсы, являются чувствительными компонентами. Всегда обращайтесь с ними по металлическому корпусу и не касаются оптического порта или электрических штифтов.
Чистота имеет первостепенное значение : Перед вставкой SFP или подключения волоконного оптического кабеля убедитесь, что как оптический порт SFP, так и конечные части оптоволокна являются чистыми. Даже микроскопические частицы пыли могут значительно разрушить оптические характеристики. Используйте специализированные волоконно-оптические инструменты очистки (например, салфетки без линта и чистящая жидкость или чистящие средства для одного клика).
Правильная ориентация : Большинство SFP имеют определенную ориентацию для вставки. Убедитесь, что модуль правильно выровнен с портом на сетевом устройстве. Он должен плавно скользить с мягким толчком, пока не щелкнет на место. Никогда не заставляйте SFP в порт.
Закрепить защелку : После вставки убедитесь, что механизм защелки SFP (если присутствует), правильно задействован, чтобы закрепить его в порту. Для волоконно -оптических SFP подключите разъем (ы) волокна LC до тех пор, пока они надежно щелкнут в оптические порты модуля.
Соответствовать трансиверу и типам волокна : Всегда убедитесь, что модуль SFP (например, многомодовый или одномодный) соответствует типу используемого оптоволоконного кабеля. Несоответствующие компоненты приведут к сбое ссылок.
Защита ESD : Всегда используйте антистатические меры предосторожности (например, ремешок для запястья ESD) при обработке SFP, чтобы предотвратить повреждение электростатического разряда.

B. Устранение неполадок в общих проблемах SFP

Несмотря на надлежащую установку, иногда могут возникать проблемы. Вот распространенные проблемы, связанные с SFP и начальные шаги по устранению неполадок:

1. Связь вниз : Это наиболее распространенная проблема, указывающая на отсутствие активного соединения.

Проверьте физические соединения : Убедитесь, что оба конца волокна или медного кабеля надежно подключены к SFP и что SFP полностью сидят в соответствующих портах.
Проверьте совместимость SFP : Подтвердите, что оба SFP совместимы друг с другом (например, та же скорость, длина волны и тип волокна), а также с сетевыми устройствами, которые они подключены.
Осмотрите волокно/кабель : Проверьте любой видимый повреждение волоконно -оптического кабеля (изгибы, разреза) или медного кабеля.
Чистые разъемы : Грязные конечные части волокна являются частой причиной проблем ссылок. Очистите как оптический порт SFP, так и оптоволоконное разъем.
Смена компонентов : Если возможно, попробуйте заменить SFP с известным хорошим, или попробуйте SFP в другом порте на коммутаторе. Также попробуйте другой кабель волокон.
Проверьте данные DDM/DOM : Если доступно, используйте DDM/DOM, чтобы проверить оптические уровни передачи и приема. Мощность с низким уровнем приема часто указывает на грязный разъем, неисправное волокно или проблему с передачей SFP.
Конфигурация порта : Убедитесь, что порт коммутатора включен и правильно настроен (например, скорость, настройки дуплекса).

2. Ошибки CRC (циклические ошибки проверки избыточности) : Они указывают на поврежденные пакеты данных, часто из -за проблем целостности сигнала.

Грязные разъемы : Основная причина. Тщательно очистите все оптические соединения.
Неисправное волокно : Поврежденное или некачественное волокно может вводить ошибки. Проверьте или замените волокно.
Проблемы расстояния/затухания : Ссылка может быть слишком длинной для типа SFP, или в волокне может быть чрезмерная потеря сигнала (ослабление). Проверьте бюджет ссылки и значения DDM.
Неисправный SFP : Сам SFP может быть неисправным. Попробуйте обмениваться.

3. Проблемы власти : Модуль SFP не распознается или не показывает низкую мощность.

Недостаточная мощность от хоста : Убедитесь, что порт сетевого устройства обеспечивает достаточную мощность.
Неисправный SFP : Сам SFP может быть слишком много власти или быть дефектной.
Перегрев : Если SFP перегревает, это может уменьшить выходную мощность или отключиться. Убедитесь, что правильный воздушный поток вокруг сетевого устройства.

C. Очистка и уход за оптическими интерфейсами

Оптические интерфейсы SFP и оптоволокновых разъемов чрезвычайно чувствительны к загрязнению. Одна частица пыли может блокировать или рассеять свет, что приводит к значительной потере сигнала и снижению производительности.

Всегда чистите перед подключением : Сделайте его стандартной практикой для очистки конечных слоев волокна и портов SFP каждый раз, когда вы их подключаете.
Используйте правильные инструменты для очистки : Инвестируйте в высококачественные салфетки без фруктов, чистящую жидкость, чистящую жидкость (например, изопропиловый спирт специально для оптоволоконной оптики), или выделенные чистящие средства для волокна с одним щелчком.
Никогда не используйте сжатый воздух : Сжатый воздух может продвигать загрязняющие вещества дальше в разъем или порт SFP.
Держать пылевые шапки на : Когда не используется, всегда держите защитные пылевые шапки как на модулях SFP, так и на оптоволоконных кабелях, чтобы предотвратить загрязнение.

D. Соображения безопасности (лазерная безопасность)

Модули SFP используют лазеры для оптической передачи, которая может представлять риск безопасности при неправильном обращении.

Невидимое лазерное излучение : Свет, излучаемый волоконно -оптическими трансиверсами, часто невидим для человеческого глаза, что делает его особенно опасным.
Никогда не смотрите прямо в оптический порт : Никогда не смотрите непосредственно в активный оптический порт SFP или на конец подключенного оптоволоконного кабеля. Это может вызвать серьезные и постоянные повреждения глаз.
Следуйте метелкам безопасности : Всегда придерживайтесь предупреждений о безопасности лазера и метки на модулях SFP и сетевом оборудовании.
Используйте правильное оборудование : При тестировании или устранении неполадок используйте оптический счетчик мощности или другое подходящее оборудование, предназначенное для оптоволоконного тестирования, а не прямого визуального осмотра.

Следуя этим рекомендациям по установке и пониманию общих шагов по устранению неполадок, сетевые администраторы могут обеспечить долговечность и пиковую производительность своих модулей SFP, способствуя стабильной и эффективной сети.

VIII. Будущие тенденции в технологии SFP

Мир сети находится в постоянном состоянии эволюции, обусловленного неумолимым спросом на более высокую пропускную способность, более низкую задержку и большую эффективность. Технология SFP, находящаяся на переднем крае оптической связи, постоянно адаптируется к этим требованиям. Несколько ключевых тенденций формируют будущее модулей SFP и их более продвинутых аналогов.

A. Более высокие скорости (например, SFP-DD)

Наиболее заметной тенденцией является непрерывный толчок для более высоких скоростей передачи данных. По мере того, как сети 100 Гбит / с и 400 Гбит / с становятся все более распространенными, отрасль уже обращается к следующему поколению скоростей.

800 Гбит / с и дальше : Модули, такие как QSFP-DD (четырех малая форма форм-фактора, включаемая двойная плотность) и OSFP (восьмого малого фактического фактора), ведут заряд за 400 Гбит / с и активно разрабатываются в течение 800 Гбит / с и даже 1,6 Тбит / с. Эти достижения достигаются за счет увеличения количества электрических полос и использования более сложных схем модуляции (например, PAM4).
SFP-DD (малая форм-фактор-подключаемая двойная плотность) : Это новый форм -фактор, который направлен на то, чтобы привлечь более высокую плотность и скорости (например, 50 Гбит / с, 100 Гбит / с) к традиционному форм -фактору SFP путем удвоения количества электрических полос. Это обеспечивает большую полосу пропускания в пределах знакомой площади SFP, предлагая убедительный путь обновления для существующей инфраструктуры на основе SFP.

B. Интеграция с расширенными функциями

Будущие модули SFP - это не только скорость; Они также включают в себя больше интеллекта и расширенных функций.

Улучшенный DDM/DOM : Хотя DDM/DOM уже распространены, ожидайте, что более сложная диагностика в реальном времени, прогнозирующую аналитику и даже возможности самовосстановления будут интегрироваться в трансиверы. Это позволит еще больше гранулированного мониторинга и проактивного управления сетью.
Функции безопасности : Поскольку сетевая безопасность становится первостепенной, трансиверы могут включать в себя встроенные функции безопасности, такие как возможности шифрования или расширенные механизмы аутентификации, для защиты данных на физическом уровне.
Более низкое энергопотребление : С увеличением плотности сетевого оборудования и ростом затрат на энергию эффективность электроэнергии остается критической целью дизайна. Будущие SFP будут продолжать сосредоточиться на снижении энергопотребления за бит, способствуя более экологичным центрам обработки данных и более низким эксплуатационным расходам.

C. Роль в сети 5G и IoT

Распространение беспроводной технологии 5G и массовое расширение Интернета вещей (IoT) создают беспрецедентные требования к сетевой инфраструктуре, а модули SFP играют жизненно важную роль в обеспечении этих преобразований.

5G -обратный хол : Модули SFP и QSFP необходимы для обратных соединений с высокой пропускной способностью, которые связывают базовые станции 5G с основной сетью. По мере развития 5G сетей, более высокие скорости SFP будут иметь решающее значение для обработки огромного трафика данных, генерируемого улучшенным широкополосным широкополосным, ультра-надежным связи с низкой задержкой и массивной связи машинного типа.
Крайные вычисления : Восстание вычислений с краями, которая приближает обработку к источнику данных, в значительной степени зависит от высокоскоростной, надежной связи. SFP являются фундаментальными в соединении центров обработки данных и устройств, обеспечивая низкую задержку для критических приложений IoT.
Промышленный IoT (IIOT) : В промышленных условиях надежные и высокоскоростные модули SFP позволяют развертывать датчики и устройства IIOT, облегчая сбор и управление данными в реальном времени для интеллектуальных заводов и автоматизированных систем.

D. Продолжение миниатюризации и эффективности электроэнергии

Тенденция к меньшим форм -факторам и снижению энергопотребления сохранится.

Меньшие следы : В то время как SFP уже компактные, привод для более высокой плотности портов будет продолжать настаивать на еще более мелких конструкциях приемопередатчиков, что позволит производителям сетевого оборудования упаковывать больше подключения в меньшее пространство.
Энергоэффективность : Исследования и разработки сосредоточены на оптимизации оптических и электрических компонентов в SFP, чтобы потреблять меньшую мощность при сохранении или повышении производительности. Это имеет решающее значение для управления рассеянием тепла в средах высокой плотности и уменьшении углеродного следа центров обработки данных.

В заключение, технология SFP далеко не статичная. Это динамическое поле, которое продолжает вводить новшества, раздвигая границы скорости, эффективности и интеллекта, чтобы удовлетворить постоянно растущие требования нашего взаимосвязанного мира, от центров обработки данных гиперсекции до самых дальних достижений 5G и IoT.

IX. Заключение

A. Резюме важности и универсальности SFP

На протяжении всей этой статьи мы исследовали многогранный мир модулей SFP, от их основополагающей роли в современной сети до их сложной анатомии и разнообразных применений. Мы начали с признания SFP как «костяк» связности, что позволяет бесшовному преобразованию электрических сигналов в оптические импульсы и наоборот. Их горячая, компактная и универсальная природа сделала их незаменимыми компонентами практически в каждой сетевой среде.

Мы углубились в различные типы, классифицируя их по скорости передачи данных (100Base, 1000BASE), длине волны/расстояния (SR, LR, ER, BIDI, CWDM/DWDM) и специализированные приложения (Fibre Channel, Sonet/SDH). Эволюция от GBIC до SFP, а затем до более скоростных вариантов, таких как SFP, QSFP и OSFP, подчеркивает непрерывное стремление отрасли для большей пропускной способности и эффективности. Мы увидели, как эти модули имеют решающее значение для центров обработки данных, корпоративных сетей, телекоммуникаций, сетей хранения и даже промышленных настроек, предоставляя необходимые интерфейсы для высокоскоростного потока данных.

Кроме того, мы рассмотрели важные соображения по выбору правильного SFP, подчеркивания совместимости, требований к сети, факторов окружающей среды и бесценной роли DDM/DOM для мониторинга. Наконец, мы рассмотрели лучшие практики для установки, устранения устранения распространенных проблем и важность тщательной очистки и лазерной безопасности.

Б. Окончательные мысли о его роли в развивающихся сетевых ландшафтах

Модуль SFP в различных итерациях - это больше, чем просто кусок аппаратного обеспечения; Это свидетельство модульности и адаптивности, необходимых в постоянно ускоряющемся цифровом мире. Его способность обеспечивать гибкое, масштабируемое и экономически эффективное подключение позволила сетевой инфраструктуре развиваться без постоянных, разрушительных пересмотр. Поскольку мы смотрим в будущее, тенденции к еще более высоким скоростям (800 Гбит / с и дальше с SFP-DD, QSFP-DD, OSFP), интеграция передовых функций, таких как расширенная диагностика и безопасность, а также их ключевая роль в обеспечении технологии 5G и IOT, непревзойденные актуальные и постоянные инновации в технологии SFP.

Эти маленькие, но мощные, трансиверы будут по -прежнему оставаться в основе нашего взаимосвязанного мира, молча облегчая массовые потоки данных, которые питают все от облачных вычислений до автономных систем.

C. Призыв к действию/дальнейшее чтение

Понимание модулей SFP является основополагающим шагом для всех, кто участвует в дизайне сети, развертывании или техническом обслуживании. Чтобы углубить свои знания, рассмотрите возможность изучения:

Конкретные документы MSA : Для получения подробных технических спецификаций.
Матрицы совместимости поставщиков : Чтобы обеспечить бесшовную интеграцию с вашим существующим оборудованием.
Оптоволоконные стандарты кабеля : Понять нюансы различных типов волокон и их влияние на производительность SFP.
Новые трансиверные технологии : Следите за разработкой в 800 г и далее, чтобы оставаться впереди кривой в эволюции сети.
