SFP: от основных принципов к сценариям применения

Что такое SFP ?

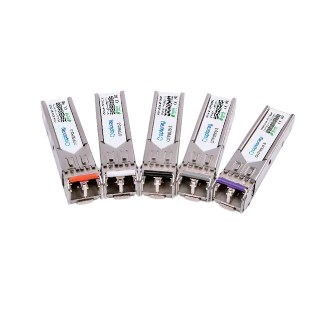

SFP , или Small Form-factor Pluggable, представляет собой компактный модуль оптического приемопередатчика с возможностью горячей замены, широко используемый в современном сетевом оборудовании. Основная цель модулей SFP — предоставить гибкие сетевые интерфейсы, позволяющие сетевым устройствам быстро переключать типы волокон или скорости передачи без замены всего устройства. С ростом центров обработки данных, корпоративных сетей и телекоммуникаций SFP стал ключевым компонентом, соединяющим коммутаторы, маршрутизаторы, серверы и оптоволоконные сети. В традиционном сетевом оборудовании различные типы волокон или скорости передачи обычно требуют фиксированных интерфейсов, что делает модернизацию или расширение неудобным. Съемная конструкция SFP Модули позволяют легко заменять и модернизировать, поддерживая при этом несколько типов волокон, скоростей передачи и расстояний. Эта гибкость делает SFP незаменим при построении современных сетей.

Принципы модуля SFP

Внутренняя структура модулей SFP

Модуль SFP в основном состоит из оптико-электрического преобразователя, передатчика, приемника и управляющего чипа. Оптико-электрический преобразователь преобразует электрические сигналы в оптические сигналы и наоборот, что является основной функцией SFP модули. Передатчик отправляет данные по оптоволокну в виде световых сигналов, а приемник преобразует входящие световые сигналы обратно в электрические сигналы для сетевых устройств. Чип управления управляет связью между модулем и устройством, контролирует производительность и регулирует рабочие параметры. Например, он может контролировать температуру, напряжение и качество сигнала в режиме реального времени, обеспечивая оптимальную работу модуля. Современные модули SFP также поддерживают цифровой диагностический мониторинг (DDM), что позволяет администраторам удаленно контролировать производительность передачи и состояние модуля.

Как SFP выполняет оптико-электрическое преобразование

Основная функция SFP является оптико-электрическое преобразование. На передающем конце лазерный диод преобразует электрические сигналы в оптические сигналы, которые проходят по оптоволокну к принимающему концу. Приемник преобразует эти оптические сигналы обратно в электрические сигналы для обработки. Во время этого процесса модуль обеспечивает целостность и стабильность сигнала, чтобы избежать потери данных или задержек передачи. Различные модули SFP по-разному реализуют оптико-электрическое преобразование. В модулях SFP ближнего действия обычно используются лазеры поверхностного излучения с вертикальным резонатором (VCSEL), которые являются экономически эффективными и энергоэффективными. В модулях SFP дальнего действия часто используются лазеры с распределенной обратной связью (DFB), которые поддерживают большие расстояния с меньшим затуханием сигнала.

Принцип работы модулей SFP

Работу модуля SFP можно свести к следующим этапам: 1. Сетевое устройство выводит электрический сигнал на передатчик SFP. 2. Лазер передатчика преобразует электрический сигнал в оптический сигнал и передает его по оптоволокну. 3. Оптический сигнал проходит по оптоволокну к приемнику. 4. Приемник преобразует оптический сигнал обратно в электрический сигнал для сетевого устройства. 5. Чип управления контролирует состояние модуля и предоставляет данные о производительности посредством цифровой диагностики. Высококачественные модули SFP обеспечивают низкую задержку, низкий уровень ошибок и надежную передачу даже в сложных сетевых средах и при различных температурах.

Типы оптоволоконных интерфейсов SFP

Распространенные типы интерфейсов SFP

Выбор правильного оптоволоконного интерфейса имеет решающее значение. Общие интерфейсы SFP включают разъемы LC и SC: - Разъем LC : Малый форм-фактор, подходит для сетей высокой плотности, обычно используется в центрах обработки данных и корпоративных локальных сетях. - разъем SC : более крупный, но более стабильный, подходит для промышленных сетей и передачи на большие расстояния. Другие интерфейсы, такие как MT-RJ и MU, используются в специализированных промышленных сценариях или сценариях с высокой плотностью размещения. Совместимость разъемов и надежность вставки являются важными факторами при выборе модуля SFP.

Влияние выбора интерфейса на передачу данных по сети

Типы оптоволоконных интерфейсов влияют как на физическую совместимость, так и на производительность сети. Разъемы LC компактны и идеально подходят для проводки высокой плотности, но чувствительны к резким изгибам, что может привести к увеличению затухания сигнала. Разъемы SC обеспечивают стабильное соединение, но занимают больше места. При выборе интерфейса необходимо учитывать масштаб сети, плотность проводки и будущие потребности в расширении. Различные типы разъемов также имеют разные требования к установке и обслуживанию, что влияет на эффективность работы.

Совместимость и стандарты

Модули SFP соответствуют международным стандартам, что обеспечивает совместимость между поставщиками. Общие стандарты включают серию IEEE 802.3, охватывающую скорости Ethernet, типы волокон и характеристики разъемов. Использование модулей SFP, соответствующих стандартам, обеспечивает стабильную связь между устройствами и предотвращает простои сети, вызванные несовместимыми разъемами.

Анализ расстояния передачи SFP

Расстояния передачи, поддерживаемые различными модулями SFP

Модули SFP поддерживают различные расстояния передачи в зависимости от типа волокна и лазера. SFP ближнего радиуса действия обычно охватывают расстояние от нескольких сотен метров до нескольких километров и подходят для внутренних соединений в корпоративных сетях и центрах обработки данных. SFP дальнего радиуса действия могут охватывать десятки и сотни километров, что идеально подходит для телекоммуникационных и междугородних сетей.

Факторы, влияющие на расстояние передачи

На расстояние передачи влияют тип волокна, оптическое затухание, температура окружающей среды, качество разъема и производительность модуля. Одномодовое волокно поддерживает передачу на большие расстояния, но требует точной производительности модуля. Многомодовое волокно экономически эффективно на коротких расстояниях, но имеет более высокое затухание. Факторы окружающей среды, такие как температура, могут влиять на производительность лазера и мощность сигнала.

Выбор подходящего расстояния передачи

Выбор модуля SFP зависит от топологии сети, условий проводки и требований к передаче. Многомодовые SFP малого радиуса действия экономичны для внутренних соединений центров обработки данных. Для междугородних линий связи необходимы одномодовые SFP с большим радиусом действия, а для обеспечения стабильной передачи необходимо учитывать качество оптоволокна и совместимость разъемов.

Сценарии применения SFP

Сети центров обработки данных

В современных дата-центрах SFP Модули необходимы для высокоскоростных, стабильных и гибких сетевых подключений. Центры обработки данных часто имеют сотни или тысячи серверов, требующих передачи больших объемов данных. Модули SFP позволяют администраторам гибко настраивать тип и скорость волокна в соответствии с потребностями устройства, обеспечивая масштабируемую сеть с высокой плотностью. Модули SFP с возможностью «горячей» замены также обеспечивают эффективное обслуживание и модернизацию. Когда серверу требуется модернизация оптоволокна или скорости, модуль SFP можно заменить без простоя, что повышает эффективность работы.

Корпоративные локальные сети

Корпоративные сети включают в себя несколько коммутаторов, маршрутизаторов и конечных устройств, требующих стабильной связи по локальной сети. Модули SFP обеспечивают гибкое расширение оптоволокна и высокопроизводительные соединения. Например, каналы связи между зданиями, проводка в офисах на нескольких этажах, видеоконференции или передача больших файлов могут быть оптимизированы с использованием различных модулей SFP. Выбор правильного модуля SFP также снижает затраты на прокладку кабелей. Многомодовые SFP малого радиуса действия подходят для внутриэтажных соединений, а одномодовые SFP большого радиуса действия — для соединений между зданиями или кампусами.

Операторы связи и междугородная связь

Телекоммуникационные сети и городские сети в значительной степени полагаются на модули SFP. Оптоволоконные сети, охватывающие города и регионы, требуют модулей с высокой точностью, стабильностью и низкими оптическими потерями. Одномодовые SFP дальнего радиуса действия в сочетании с высококачественным оптоволокном обеспечивают стабильную передачу на десятки или сотни километров. Стандартизированные интерфейсы и конструкция с возможностью горячей замены позволяют расширять или модернизировать сеть без замены существующего оборудования, эффективно удовлетворяя растущие потребности в пропускной способности.

Промышленная автоматизация и приложения для интеллектуальных устройств

Благодаря Индустрии 4.0 и интеллектуальному производству промышленные устройства требуют высоконадежных сетей, работающих в режиме реального времени. Модули SFP соединяют ПЛК, роботизированные системы управления, сети мониторинга и датчики. Модули SFP промышленного класса выдерживают высокие температуры, пыль и электромагнитные помехи. Некоторые поддерживают расширенный температурный диапазон и устойчивость к вибрации, обеспечивая надежную передачу данных в суровых условиях.

Оптимизация производительности SFP и соображения

Повышение эффективности передачи

Чтобы максимизировать SFP производительность: - **Выберите подходящий тип волокна** в зависимости от требований к расстоянию и скорости. - **Оптимизируйте расположение проводов**, чтобы избежать крутых изгибов и сохранить целостность сигнала. - **Отслеживание состояния модуля** с помощью цифровой диагностики для обнаружения аномалий. - **Обеспечите совместимость интерфейса** с сетевым оборудованием, чтобы предотвратить падение производительности.

Распространенные проблемы и устранение неполадок

К распространенным проблемам SFP относятся: - **Потеря сигнала или потеря пакетов**: вызваны погнутыми волокнами, загрязненными разъемами или устаревшими модулями. Очистите или замените при необходимости. - **Устройство не распознает модуль**: проверьте тип интерфейса и совместимость скорости. - **Аномалии температуры или перегрев**: улучшите охлаждение или используйте модули промышленного уровня. Систематическое устранение неисправностей и регулярное техническое обслуживание снижают количество отказов и обеспечивают долгосрочную стабильную работу.

Лучшие практики использования SFP

Используйте модули, соответствующие стандартам: IEEE или SFP, сертифицированные на международном уровне, обеспечивают совместимость и стабильность. - **Планируйте обновление сети**: зарезервируйте слоты и интерфейсы, чтобы снизить затраты на будущее расширение. - **Регулярно очищайте и проверяйте оптоволоконные разъемы**: не допускайте воздействия пыли и загрязнений на качество сигнала. - **Управление инвентарем модулей**: своевременная замена устаревших модулей для обеспечения непрерывности сети.

Заключение

SFP Модули незаменимы в современных сетях благодаря своей гибкости, совместимости и возможностям оптимизации производительности. Они широко используются в центрах обработки данных, корпоративных локальных сетях, телекоммуникационных сетях и промышленной автоматизации. Понимание принципов SFP, типов оптоволоконных интерфейсов, расстояний передачи и сценариев применения позволяет сетевым инженерам эффективно выбирать и оптимизировать решения. По мере развития сетевых технологий и увеличения потребностей в данных модули SFP будут продолжать играть решающую роль в обеспечении высокоскоростных, надежных и масштабируемых соединений. Освоение их использования, оптимизации производительности и обслуживания гарантирует предприятиям и операторам эффективную и стабильную передачу данных по сети.
